Datenbankstruktur

Nach der Schema-Erstellung spiegelt die MapEdit-Datenbank die BaSYS-Datenstruktur wider. Welche Tabellen importiert werden und wie sie in MapEdit eingeordnet sind, wird durch das PlugIn gesteuert.

hinweis

Die Datenstruktur in MapEdit ist bewusst so gestaltet, dass sie die Objekthierarchie in BaSYS widerspiegelt.

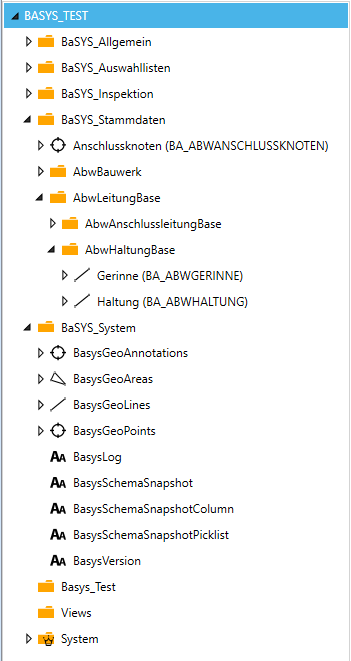

Themenstruktur

Thema	Inhalt
BaSYS_Stammdaten	Kern-Kanalnetz-Objekte mit Geometrie: Haltungen, Schächte, Leitungen, Bauwerke und weitere Punktobjekte
BaSYS_Inspektion	Inspektionsdaten: Leitungs- und Knoteninspektionen, Inspektionscharakteristiken, Sanierungsmaßnahmen
BaSYS_Allgemein	Administrative Objekte ohne Geometrie: Adressen, Gemeinden, Ortsteile, Straßen, Liegenschaften
BaSYS_Auswahllisten	Alle Auswahllisten-Nachschlagetabellen (Präfix BA_)
BaSYS_System	Interne PlugIn-Tabellen für Geometrie, Beschriftungen, Protokollierung und Schema-Verwaltung
Views	Benutzerdefinierte Views, die in MapEdit angelegt werden

Feature-Tabellen

Jede BaSYS-Objektklasse erhält eine eigene Tabelle in der Datenbank. Der Tabellenname entspricht dem BaSYS-Objekttyp mit dem Präfix BA_, z. B. BA_AbwHaltung oder BA_AbwSchacht. Die Spaltendefinitionen werden zur Laufzeit von der BaSYS Web-API abgerufen.

Beschriftungstabellen (_LBL)

Für jede Feature-Tabelle mit Geometrie erstellt MapEdit automatisch eine zugehörige Beschriftungstabelle mit dem Suffix _LBL, z. B. BA_AbwHaltung_LBL. Diese Tabelle enthält die tatsächlich platzierten Beschriftungsinstanzen im Kartenbild.

Die Beschriftungsdefinitionen (Label Definitionen) werden aus den Annotationsdaten der BaSYS Web-API abgeleitet und beim Import automatisch angelegt.

BasysGeoAnnotations

Die interne Tabelle BasysGeoAnnotations speichert alle Rohdaten der Beschriftungen, die von der BaSYS Web-API geliefert werden — eine Zeile pro Beschriftungsinstanz pro Objekt. Sie dient als Quelle für die Befüllung der _LBL-Tabellen und bleibt nach dem Import erhalten.

Spalte	Beschreibung
ObjectId	BaSYS-ID des zugehörigen Objekts (z. B. einer Haltung oder eines Schachts)
ObjectType	Name der Feature-Tabelle, zu der das Objekt gehört (z. B. BA_AbwHaltung)
Identifier	Beschriftungstyp aus dem BaSYS-Darstellungsmodell (z. B. STG_Info1, Bezeichnung)
LabelValue	Anzuzeigender Text
GEOM	Koordinate der Beschriftungsposition
ORIENTATION	Ausrichtungswinkel in Gon
Width / Height	Abmessungen des Beschriftungsfeldes
HorizAlign / VertAlign	Ausrichtungsangaben aus dem BaSYS-Darstellungsmodell

Weitere BaSYS_System-Tabellen

Tabelle	Beschreibung
BasysGeoPoints	Zusätzliche Geometriepunkte pro Objekt (z. B. Anfangs- und Endpunkte von Haltungen, Schachtmittelpunkte) mit Orientierungsvektor
BasysGeoLines	Zusätzliche Liniengeometrien pro Objekt
BasysGeoAreas	Begrenzungspolygone von Beschriftungsgruppen aus dem BaSYS-Darstellungsmodell
BasysVersion	Schema-Erstellungsdatum, API-Version, Gemeinde- und Projektvariante, Import- und Update-Datum
BasysLog	Persistentes Betriebsprotokoll (Schema-Erstellung, Importe, Fehler)
BasysSchemaSnapshot	Abbild der Tabellen- und Spaltenstruktur zum Zeitpunkt der letzten Schema-Erstellung
